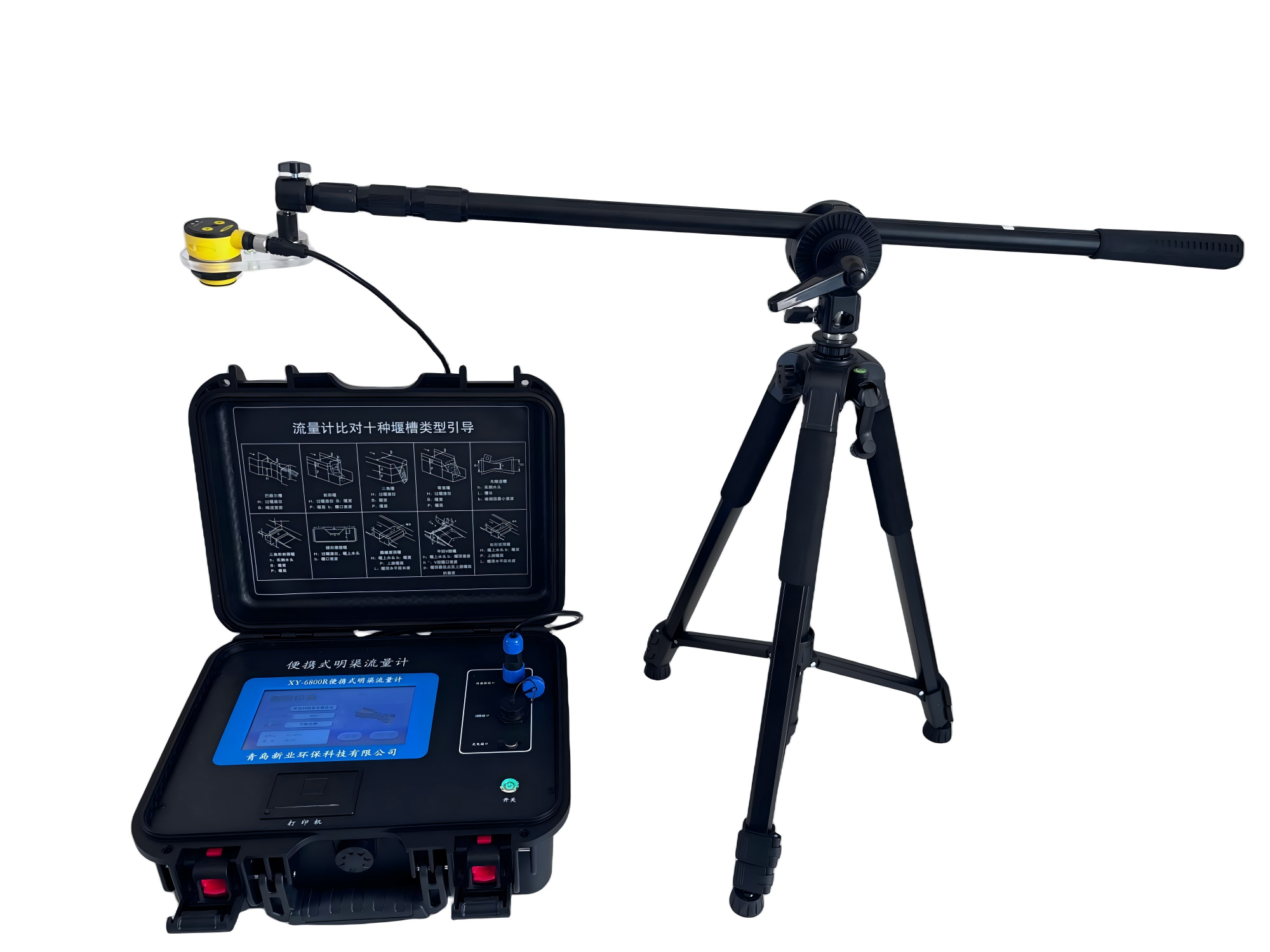

便攜明渠流量測！XY-6800R 型支持超聲波在線比對

針對國內目前沒有能夠方便快速完成上述驗收任務的便攜式污水流量計的技術空白，我們公司利用多年環保監測儀器研發經驗，結合《水污染源在線監測系統（CODCr、NH3-N 等）安裝技術規范》、《水污染源在線監測系統（CODCr、NH3-N 等）驗收技術規范》以及《HJ 15-2019超聲波明渠污水流量計技術要求及檢測方法》中對流量計的相關技術及功能要求，開發出應用于明渠流量計現場驗收要求的便攜式明渠流量計。該便攜式明渠流量計主要應用于現場對在線式明渠污水流量計進行技術參數評估及驗收，同時也可擴展應用于企業對明渠污水排放的流量測量等。

二、功能特點

(1) 適應于十種堰型：三角堰、矩形堰、等寬堰、巴歇爾槽、矩形寬頂堰、圓緣寬頂堰、梯形薄壁堰、無喉道槽、三角形剖面堰、平坦V型堰；

(2) 高精度信號采集模塊，24 位采集精度，測量數據真實有效；

(3) 7寸大屏幕彩色液晶觸摸屏，觸控引導式操作，操作過程簡便；

(4) 測試過程實時顯示液位及瞬時流量數值，并以曲線形式顯示，直觀清晰變化趨勢。

(5) 周邊環境顯示，可實時進行大氣壓、溫度檢測記錄；

(6) 可選配定位功能，支持BDS/GPS衛星導航系統的單系統定位，以及任意組合的多系統聯合定位；

(7) 友好的人機交互界面，圖文結合，無需專業知識即可對儀器進行操作；

(8) 儀器帶有微型打印機，可現場直接打印測量數據；

(9) 數據記錄可通過USB導出U盤，輸出至電腦，便于用戶對數據進行統計分析；

(10) 可存儲 20000 次的測量歷史記錄；

(11) 內含大容量鋰電池，一次充電可連續測量72 小時；

(12) 流量計內置智能化電源管理系統，延長電池使用壽命；

(13) 開機密碼進入，有效保護測量比對數據及結果；

(14) 手提箱式設計，整機重量輕，方便用戶攜帶。

三、技術指標

? 流量測量范圍：0~40m³/s；

? 流量測量頻次：3 次/s；

? 液位分辨率：0.1mm

? 液位測量誤差：mm；

? 流量測量誤差：≤±1%；

? 傳感器量程：1米（標配），2米（選配）。

? 信號輸出方式：USB；

? 工作環境濕度：≤ 85%；

? 工作環境溫度： 10℃~40℃；

? 測量溫度范圍：-40℃-80℃

? 測量大氣壓范圍：0-120Kpa

? 定位精度：2.5米，冷啟動捕獲靈敏度：-148dBm 跟蹤靈敏度：-162dBm。

? 充電電源：AC 220V ±15%；

? 內置電池：DC 16.8V，鋰電池；電池供電連續工作時間：72 h；

? 外形尺寸：400mm×300mm×110mm（主機），900×100×100（附件包）；

? 整機重量： 約4kg。

四、執行標準：

JJG711-1990《明渠堰槽流量計試行檢定規程》

HJ/T15-2019《超聲波明渠污水流量計技術要求及檢測方法》

HJ 354-2019《水污染源在線監測系統(CODCr、NH3-N 等)驗收技術規范》

HJ355-2019水污染源在線監測系統(CODc、NH-N等)運行技術規范
