一、技術背景及應用

為貫徹落實《中華人民共和國環境保護法》和《中華人民共和國水污染防治法》，加強對水環境的保護，生態環境部于2019年12月24日正式發布了《水污染源在線監測系統（CODCr、NH3-N等）安裝技術規范》和《水污染源在線監測系統（CODCr、NH3-N等）驗收技術規范》。這些規范明確要求在線監測系統必須包含流量監測單元，并對明渠標準化計量堰（槽）的建設提出具體要求，推薦使用三角堰、矩形堰及巴歇爾槽等標準化堰槽。

《驗收技術規范》進一步明確了流量監測單元的驗收要求，包括：

1. 液位誤差比對：使用便攜式明渠流量計比對裝置（液位測量精度≤0.1 mm）與超聲波明渠流量計同步測量同一水位觀測斷面處的液位值，每2分鐘記錄一次數據，連續記錄6次，并計算最大液位誤差值Hi。

2. 流量誤差比對：同步測量同一斷面的瞬時流量，待數據穩定后計時10分鐘，分別讀取便攜式明渠流量比對裝置和超聲波明渠流量計的累積流量F1和F2，計算流量比對誤差ΔF。

傳統的驗收方法需要在12分鐘內同步記錄6組液位數據，并在10分鐘內記錄2組累積流量數據，過程復雜且容錯率低，一旦操作失誤就需要重新開始，給現場驗收工作帶來很大困難。

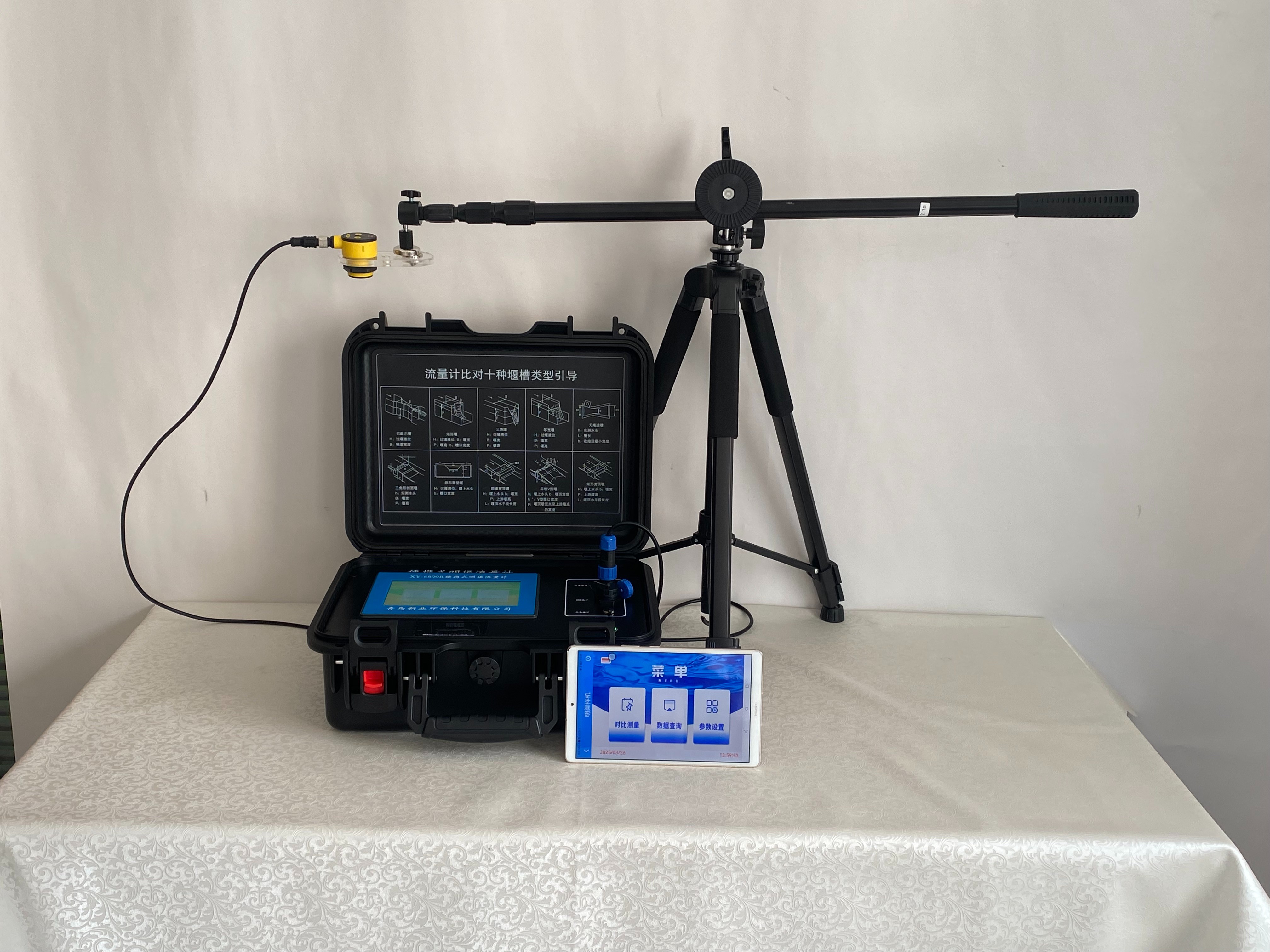

針對這一技術空白，我們研發了XY-6900A型便攜式明渠流量計APP版。該產品嚴格遵循相關技術規范要求，不僅適用于在線明渠流量計的現場驗收，還可擴展應用于企業明渠污水排放的流量測量。

二、功能特點

1. 廣泛適應性：支持三角堰、矩形堰、等寬堰、巴歇爾槽等十種標準堰型。

2. 高精度采集：采用24位高精度信號采集模塊，確保數據真實有效。

3. 智能操作：配備7寸大屏幕彩色液晶觸摸屏，觸控引導式操作，簡單直觀。

4. 環境監測：可記錄大氣壓強和環境溫度數據。

5. 精確定位：可選配定位功能，支持BDS/GPS衛星導航系統單系統或多系統聯合定位。

6. 人性化設計：友好的人機交互界面，圖文結合，操作簡便。

7. 現場打印：內置微型打印機，可即時打印測量數據。

8. 數據導出：支持USB接口導出數據至U盤，方便后續統計分析。

9. 大容量存儲：可存儲20000條測量歷史記錄。

10. 長效供電：內置大容量鋰電池，一次充電可連續工作72小時。

11. 智能電源管理：內置智能化電源管理系統，有效延長電池使用壽命。

12. 遠程操作：支持手機遠程控制，突破空間限制。

13. 便攜設計：手提箱式結構，整機重量輕，便于攜帶。

14. 多設備聯動：可連接手機、平板等設備，實現遠程控制。

三、技術指標

• 流量測量范圍：0~40m3/s

• 流量測量頻次：3次/秒

• 液位分辨率：0.1mm

• 液位測量w差：≤0.5mm

• 流量測量w差：≤±1%

• 傳感器量程：1米（標配），2米（選配）

• 信號輸出方式：USB

• 工作環境濕度：≤85%

• 工作環境溫度：10℃~40℃

• 測量溫度范圍：-40℃~80℃

• 測量大氣壓范圍：0~120Kpa

• 定位精度：2.5米（選配）

• 充電電源：AC 220V ±15%

• 內置電池：DC 16.8V鋰電池

• 電池續航時間：72小時

• 外形尺寸：400mm×300mm×110mm（主機）

• 整機重量：約4kg

四、執行標準

本產品嚴格遵循以下國家標準和行業規范：

• JJG711-1990《明渠堰槽流量計試行檢定規程》

• HJ/T15-2019《超聲波明渠污水流量計技術要求及檢測方法》

• HJ 354-2019《水污染源在線監測系統(CODCr、NH3-N等)驗收技術規范》

• HJ355-2019《水污染源在線監測系統(CODCr、NH3-N等)運行技術規范》

XY-6900A型便攜式明渠流量計APP版集高精度測量、智能操作和便攜設計于一體，為環保部門和企業提供了一套完整、便捷的明渠流量監測解決方案，有效提升了水污染源流量監測的效率和準確性。
