產品簡介

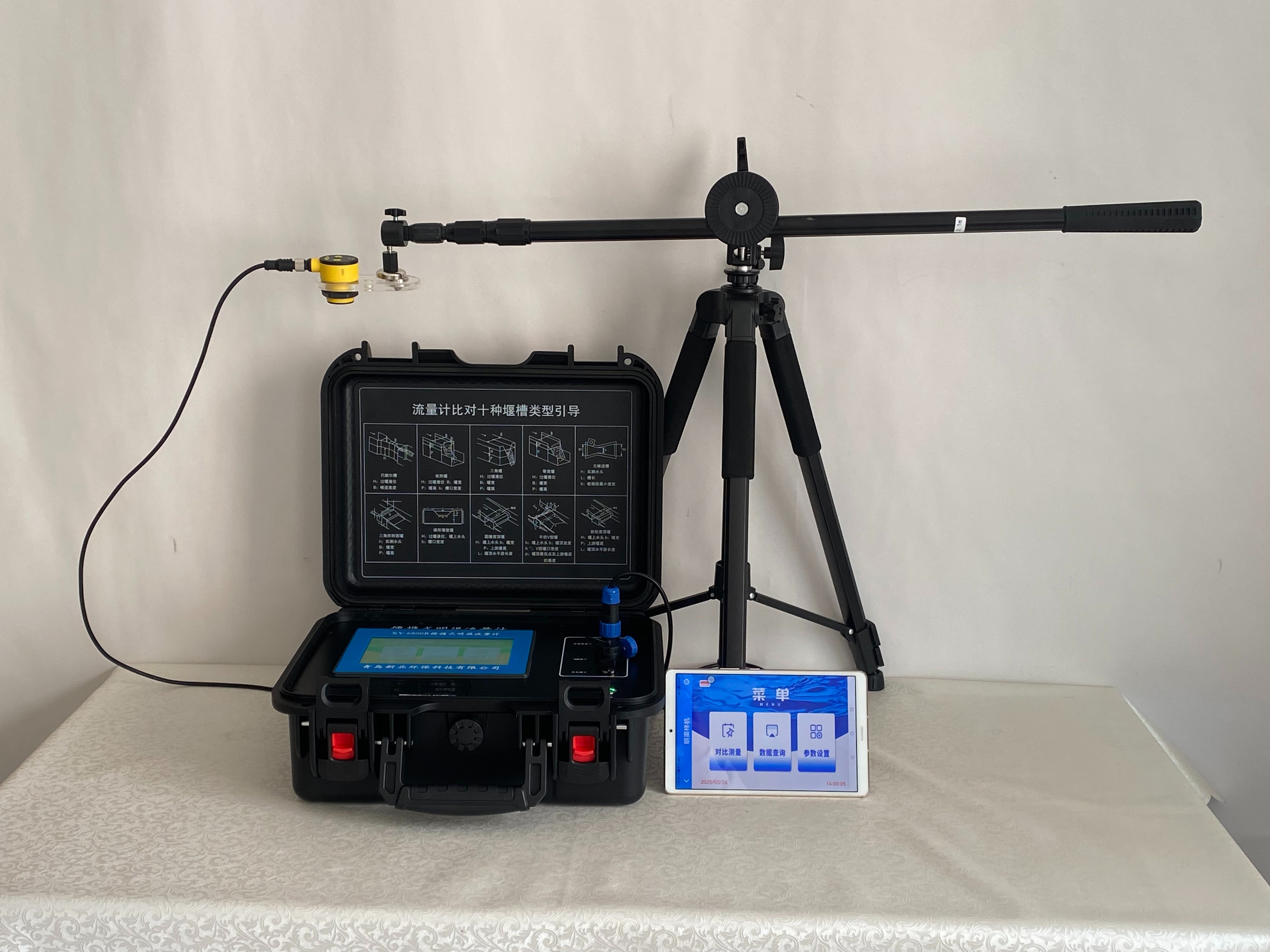

XY-6900A型便攜式明渠流量計APP版是依據發布的相關技術規范研發的專業流量比對儀器。該產品主要應用于現場對在線式明渠污水流量計進行技術參數評估及驗收，同時也可擴展應用于企業對明渠污水排放的流量測量。

技術背景及應用

政策背景

為貫徹《中華人民共和國環境保護法》和《中華人民共和國水污染防治法》于2019年12月24日發布了《水污染源在線監測系統（CODCr、NH3-N 等）安裝技術規范》和《水污染源在線監測系統（CODCr、NH3-N 等）驗收技術規范》。規范中明確提出：

• 流量監測單元：對于需測定流量的排污單位，要建設明渠標準化計量堰（槽），推薦三角堰、矩形堰及巴歇爾槽

• 液位誤差比對：用便攜式明渠流量計比對裝置（液位測量精度≤0.1 mm）和超聲波明渠流量計測量同一水位觀測斷面處的液位值進行比對

• 流量誤差比對：用便攜式明渠流量計比對裝置和超聲波明渠流量計測量同一水位觀測斷面處的瞬時流量進行比對

技術突破

針對國內缺乏能夠方便快速完成上述驗收任務的便攜式污水流量計的技術空白，我司結合《水污染源在線監測系統安裝技術規范》、《水污染源在線監測系統驗收技術規范》以及《HJ 15-2019超聲波明渠污水流量計技術要求及檢測方法》中對流量計的相關技術及功能要求，開發出應用于明渠流量計現場驗收要求的便攜式明渠流量計。

功能特點

廣泛的堰型適配

適應于十種堰型：

• 三角堰

• 矩形堰

• 等寬堰

• 巴歇爾槽

• 矩形寬頂堰

• 圓緣寬頂堰

• 梯形薄壁堰

• 無喉道槽

• 三角形剖面堰

• 平坦V型堰

高精度測量

• 高精度信號采集模塊，24位采集精度，測量數據真實有效

• 液位分辨率：0.1mm

• 液位測量：≤0.5mm

• 流量測量：≤±1%

智能化操作

• 7寸大屏幕彩色液晶觸摸屏，觸控引導式操作，操作過程簡便

• 友好的人機交互界面，圖文結合，無需專業知識即可對儀器進行操作

• 可通過手機APP進行操作，遠距離進行通訊，不受空間距離限制

環境參數監測

• 周邊環境顯示，可進行大氣壓強、溫度記錄

• 測量溫度范圍：-40℃-80℃

• 測量大氣壓范圍：0-120Kpa

定位功能（選配）

• 可選配定位功能，支持BDS/GPS衛星導航系統的單系統定位，以及任意組合的多系統聯合定位

• 定位精度：2.5米

• 冷啟動捕獲靈敏度：-148dBm

• 跟蹤靈敏度：-162dBm

數據記錄與輸出

• 儀器帶有微型打印機，可現場直接打印測量數據

• 數據記錄可通過USB導出U盤，輸出至電腦，便于用戶對數據進行統計分析

• 可存儲20000次的測量歷史記錄

電源與便攜

• 內含大容量鋰電池，一次充電可連續測量72小時

• 流量計內置智能化電源管理系統，延長電池使用壽命

• 手提箱式設計，整機重量輕，方便用戶攜帶

• 整機重量：約4kg

技術指標

執行標準

• JJG711-1990《明渠堰槽流量計試行檢定規程》

• HJ/T15-2019《超聲波明渠污水流量計技術要求及檢測方法》

• HJ 354-2019《水污染源在線監測系統(CODCr、NH3-N 等)驗收技術規范》

• HJ355-2019《水污染源在線監測系統(CODCr、NH3-N 等)運行技術規范》

符合評審補充要求

針對《檢驗檢測機構資質認定生態環境監測機構評審補充要求（2025年）》文件，XY-6800R型便攜式明渠流量計（同系列產品）具備以下符合性：

數據防篡改功能（符合第十二條）

• 不能隨意修改測量數據

• 測量數據僅支持單向?qū)С鰝浞莨δ?/p>

• 無數據導入功能

• 無單條數據刪除功能

電子記錄完整性（符合第十五條）

• 可記錄測量數據和用戶操作日志

• 內容無隨意修改及刪除功能

• 實現測量操作全程留痕，記錄可追溯、可讀取

• 可對操作記錄進行單向?qū)С鲭娮佑涗?，進行備份保存

定位授時功能（符合第十八條）

• 具有單北斗衛星定位功能以及定位授時功能

• 從定位地點與時間上，雙重保障測量工作的真實性與可追溯性
